Montageanleitung

Anleitung zur Inbetriebnahme und Installation der Seemoto-Systemgeräte

Sensoren

TS – Temperatursensor

TS Raumtemperatur und THS

  • Die Sensoren müssen so platziert werden, dass keine Produkte oder andere Hindernisse vor ihnen stehen. Die Sensoren sollten sichtbar und so befestigt/platziert sein, dass sie nicht z. B. hinter Regalen verschwinden.
  • Der Sensor darf nicht an Metall befestigt werden und sollte in vertikaler Position angebracht werden, wobei seine Vorderseite (Seemoto-Aufkleber) in Richtung der Basisstation, der Türöffnung oder eines offenen Raums zeigen sollte.
  • Der Sensor sollte möglichst etwas höher angebracht werden, jedoch nicht höher als beispielsweise die Türöffnung des Raums.
TS Raumtemperatur Installationsanleitung
TS Raumtemperatur Installationsanleitung

TS Kühlschrank

  • Die Sensoren sollten im Schrank auf der zweitobersten Ablage und an der Vorderseite der Ablage in vertikaler Position angebracht werden. Der Sensor darf die Produkte nicht berühren, damit die Temperatur nicht verfälscht wird. Um den Sensor herum sollte ein Freiraum von einigen Zentimetern gelassen werden.
  • Der Sensor kann beispielsweise mit einem Kabelbinder an einem Regalgitter aufgehängt oder alternativ in einen Kunststoffbehälter gestellt werden, sodass der Sensor senkrecht steht.
  • In einem Schrank mit Schubladen kann der Sensor mit einem Klebestreifen an der Rückwand so hoch wie möglich an einer Kunststofftrennwand befestigt werden.
  • Der Sensor darf nicht an den Wänden des Schranks befestigt werden und darf nicht horizontal oder gegen Metall angebracht werden.
  • Der Sensor sollte so ausgerichtet werden, dass die Vorderseite des Sensors (Seemoto-Logo) aus dem Schrank heraus zeigt.
  • Wenn sich der Kühlschrank in einer Wandnische befindet, muss er so herausgezogen werden, dass die Türdichtungen von der Seite aus sichtbar sind. Befinden sich beispielsweise drei Kühlschränke nebeneinander, muss der mittlere etwas herausgezogen werden, damit auch seine Türdichtungen von der Seite aus sichtbar sind.

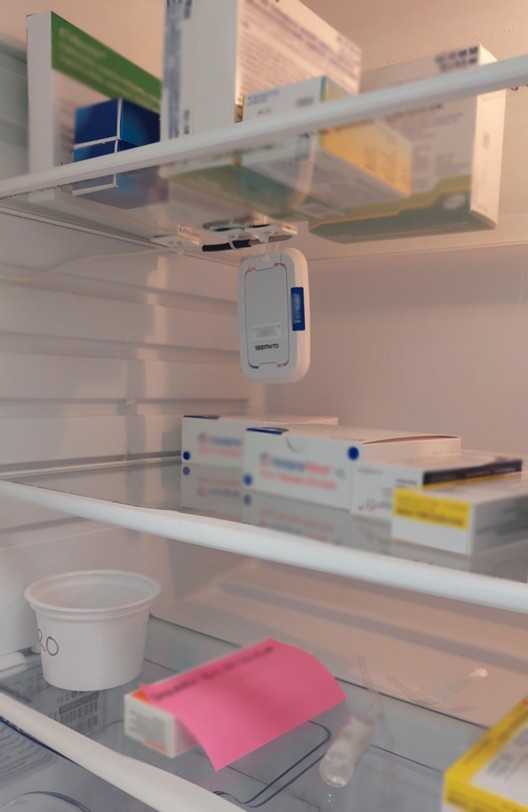

TS Kühlschrank Montageanleitung
TS Kühlschrank Montageanleitung

TS Fahrzeug

Der kabellose Seemoto-Sensor besteht aus zwei Teilen: dem Sensor selbst und der Hintergrundplatte.

  • Die Hintergrundplatte aktiviert den Sensor. Ohne Hintergrundplatte misst der Sensor nicht.
  • Die Hintergrundplatte wird auch zur Montage/Befestigung des Sensors verwendet.
  • Die Stromanzeige blinkt einmal innerhalb von 60 Sekunden nach dem Anbringen/Entfernen der Hintergrundplatte in der oberen rechten Ecke der Vorderseite.

Der Einbauort des Sensors wird grundsätzlich gemäß den Anweisungen des Kunden ausgewählt. Liegen keine genaueren Anweisungen vor, wird der Sensor wie folgt im Laderaum eingebaut:

1

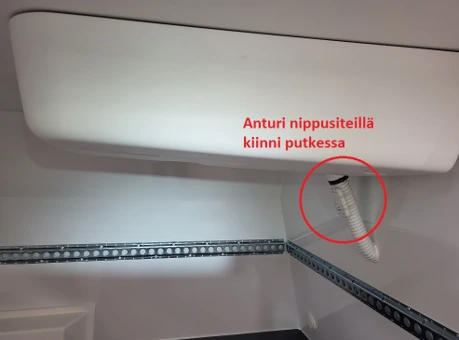

Befestigen Sie die Rückwand mit einem Kabelbinder an den Rohren/Schläuchen/Kabeln des Kühl-/Heizgeräts oder ähnlichem und beachten Sie dabei Folgendes:
  • Die Rückwand/der Sensor darf nicht an Metall, im Luftstrom von Heiz- oder Kühlgeräten oder in unmittelbarer Nähe der Tür angebracht werden.
  • Der Einbauort muss so gewählt werden, dass der Sensor keinen Stößen ausgesetzt ist und den normalen Betrieb des Fahrzeugs nicht beeinträchtigt.
2
Nachdem die Trägerplatte befestigt wurde, wird der Sensor in die Trägerplatte eingerastet
  • Setzen Sie zuerst den unteren Teil des Sensors ein und drücken Sie dann den oberen Teil des Sensors auf die Hintergrundplatte. Der Sensor rastet mit einem Klicken ein.
3

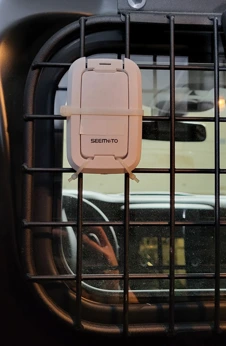

Zum Schluss wird ein Kabelbinder um den Sensor und die Trägerplatte gezogen
  • Dadurch wird sichergestellt, dass sich der Sensor unter keinen Umständen von der Trägerplatte löst.
TS-Fahrzeug-Montageanleitung
TS Fahrzeug-Montageanleitung 2
TS Fahrzeug-Montageanleitung 3
TS-Fahrzeug-Montageanleitung
TS-PT – Platin-Sensor

TS-PT Montageanleitung

Start

Vergewissern Sie sich vor der Installation/Inbetriebnahme, dass die folgenden Geräte und Zubehörteile im Lieferumfang enthalten sind:

  • TSPT-Gerät
  • Sensor probe

Installation/Betrieb

Installieren Sie das Gerät nicht direkt auf Metalloberflächen oder in einer von Metall umgebenen Umgebung.

Aktivierung des Geräts

Das Gerät wird mit abgenommenem Akku geliefert. Der Akku muss vor der Verwendung angeschlossen werden.

1
Öffnen Sie das Gerät, indem Sie die beiden Schrauben an der Rückseite lösen und die Abdeckung abnehmen.
2
Entfernen Sie das Plastikstückchen vom Pol des Akkus und schieben Sie den Akku vorsichtig in die Richtung, aus der das Stückchen entfernt wurde. Das Gerät wird automatisch aktiviert.
3
Bewahren Sie den Plastikstreifen auf – er kann bei Bedarf zur Deaktivierung des Geräts verwendet werden.
4
Schließen Sie das Gerät, indem Sie den Deckel wieder aufsetzen und die Schrauben festziehen.

Anschluss des Sensortasters

Stellen Sie sicher, dass der Sensor richtig an den entsprechenden Anschluss angeschlossen ist.

Wechseln Sie die Sensorköpfe nicht zwischen verschiedenen Messgeräten oder Endgeräten.

Installation des Geräts

Stellen Sie das Gerät an einem sicheren Ort auf, von dem aus die Sonde die zu überwachende Einheit erreichen kann.

Vermeiden Sie es, das Gerät gegen Metall zu platzieren, und schützen Sie es vor Wasser, Feuchtigkeit und hoher Luftfeuchtigkeit.

Es wird empfohlen, das Gerät mit einem Klettband (Velcro) fest zu befestigen.

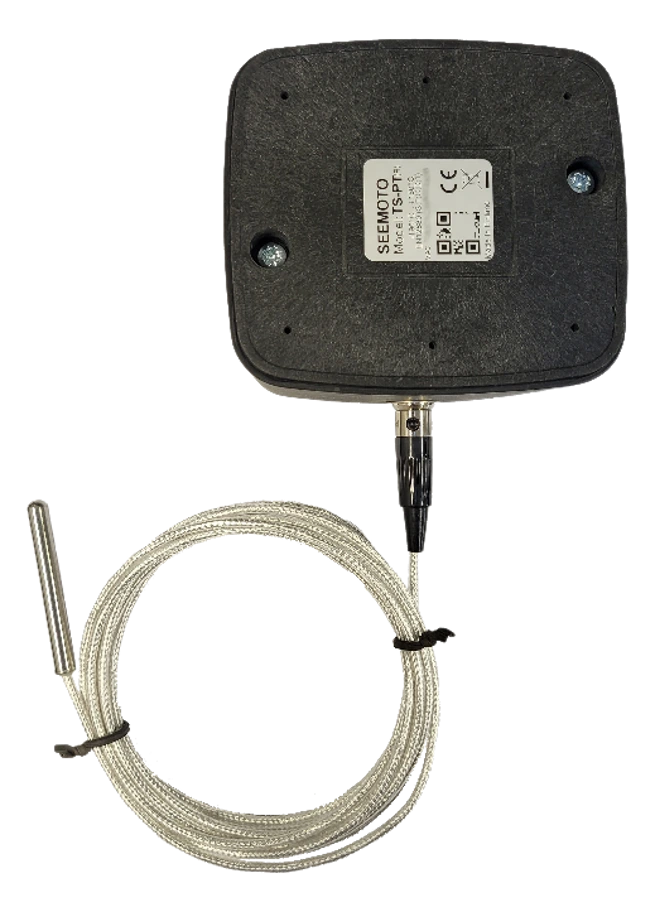

TS-PT-Montageanleitung
TS-PT-Montageanleitung
TS-Logger

TS-Logger Installationsanleitung

Diese Anleitung beschreibt die Verwendung des Transportloggers beim Versand und Empfang von temperaturüberwachten Transportboxen.

Versand einer temperaturüberwachten Box

1
Schalten Sie den Transportlogger ein, indem Sie den Schalter an der linken Seite nach oben schieben, woraufhin eine grüne Anzeige erscheint
2
Die Temperaturmessung beginnt, und in der rechten oberen Ecke auf der Vorderseite des Loggers leuchtet für 2 Sekunden eine grüne Kontrollleuchte auf

Wenn für den Logger eine Startverzögerung für die Messung programmiert wurde, werden die Temperaturen erst nach Ablauf der Verzögerung gespeichert.

Empfang der temperaturüberwachten Box

1
Schalten Sie den Transportlogger aus, indem Sie den Schalter an der linken Seite nach unten schieben, woraufhin eine rote Markierung sichtbar wird
2
Die Temperaturmessung wird ausgeschaltet, und der Logger zeigt das Ergebnis während des Transports durch Blinken der Kontrollleuchte an
  • Grüne Kontrollleuchte: Während des Transports wurden die Grenzwerte eingehalten. Die Grenzwerte sind auf dem Aufkleber im Logger vermerkt.
  • Rote Kontrollleuchte: Während des Transports wurden die Grenzwerte überschritten. Öffnen Sie die Sendung nicht, bevor Sie die Gebrauchsanweisung überprüft haben.

Der Transportlogger lädt die Messungen automatisch in den Seemoto-Dienst hoch, wenn er in die Nähe einer Seemoto-Basisstation gebracht wird. Der Schalter des Transportloggers muss zum Hochladen der Messungen nicht eingeschaltet sein.

IAQS – Sensor für die Raumluftqualität

IAQS ohne Druckunterschied

Überprüfen Sie vor der Installation, ob die folgenden Geräte und Zubehörteile im Lieferumfang enthalten sind:

  • Innenraumluftmessgerät (IAQS)
  • Wandhalterung für Messgerät
  • Aufkleber zur Befestigung
  • Stromversorgung

Installation des IAQS-Messgeräts

1
Überprüfen Sie vor der Installation, ob der Inhalt der Verpackung mit der Liste übereinstimmt.
2
Suchen Sie für das Messgerät einen Messort, an dem eine konstante Stromversorgung vorhanden ist und an dem das Gerät ungestört stehen kann.
3
Das IAQS-Messgerät benötigt für den Betrieb eine Seemoto- oder FeelPlace-Basisstation. Falls am Messort noch keine installiert ist, installieren Sie diese zunächst gemäß der Installationsanleitung des Geräts und nehmen Sie sie in Betrieb.
4
Stellen Sie das Raumluftmessgerät an der Stelle auf, an der Sie die Messungen durchführen möchten. Bei der Platzierung des Geräts sind folgende Punkte zu beachten:
  • Installieren Sie das Gerät in einer Höhe von etwa 1,5 Metern über dem Boden.
  • Installieren Sie das Gerät nach Möglichkeit an einer zentralen Stelle im Raum. Aus praktischen Gründen wird das Gerät häufig an einer Wand installiert, wobei eine Installation in der Nähe von Türen und/oder Fenstern vermieden werden sollte.
  • Beachten Sie bei der Aufstellung des Geräts die unmittelbaren Umgebungsfaktoren. In einem Klassenzimmer sollte das Gerät beispielsweise an einem Ort aufgestellt werden, an dem es nicht zu sehr ins Auge fällt.
5
Befestigen Sie das Gerät. Sie können dazu die mitgelieferte Wandhalterung verwenden. Wenn Sie die Wandhalterung verwenden, achten Sie darauf, dass das vertikale Schraubenloch nach oben zeigt.
  • Schließen Sie den Micro-USB-Anschluss des Netzteils an das Raumklima-Messgerät an.
  • Schließen Sie das Netzteil an die Steckdose an.

Das Gerät ist nun ohne Druckdifferenzmessung installiert.

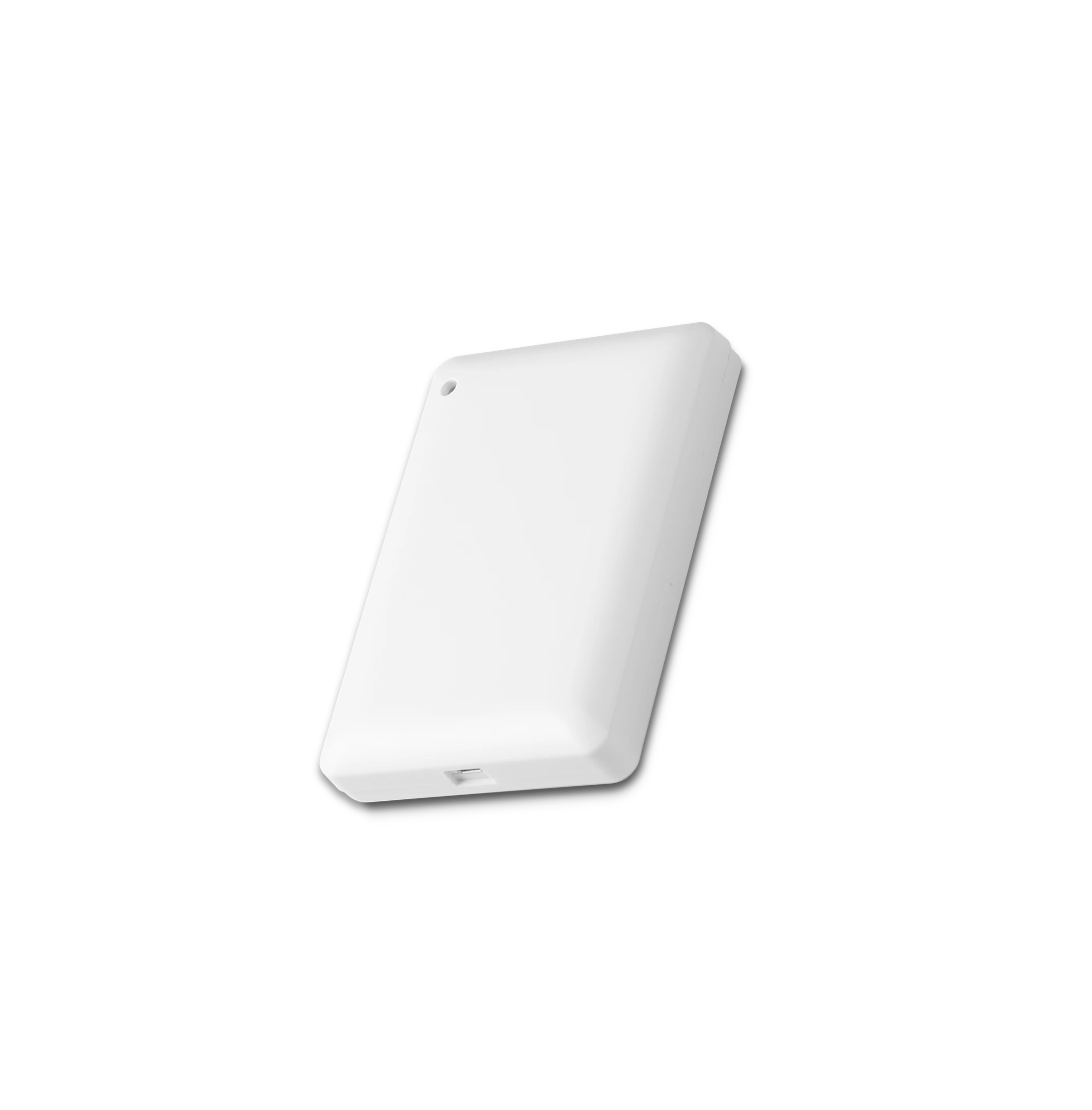

IAQS-Installationsanleitung
IAQS-Installationsanleitung

IAQS mit Druckdifferenz

IAQS – Sensor zur Messung der Raumluftqualität mittels Druckdifferenzmessung

Der IAQS-Sensor mit Druckdifferenzmessung misst neben den normalen Luftqualitätsparametern auch die Luftdruckdifferenz zwischen Innen- und Außenbereich. Dies ist beispielsweise bei der Überwachung von Reinräumen in Apotheken oder anderen Spezialräumen besonders wichtig.

Installationsschritte (mit Druckdifferenzmessung)

1
Befestigen Sie den IAQS-Sensor wie bei der Basisversion an der Wand, etwa 1,5 Meter über dem Boden und an einer zentralen Stelle im Raum.
2
Zur Messung des Druckunterschieds führt vom Sensor ein dünner Messschlauch ab, der ins Freie geführt werden muss.
3
Montage des Druckmessschlauchs:
  • Bohren Sie ein 6–8 mm großes Loch in die Außenwand oder den Fensterrahmen.
  • Installieren Sie das mitgelieferte Kupferrohr (Durchführung) so in die Öffnung, dass es bis nach außen ragt.
  • Dichten Sie den Spalt zwischen Kupferrohr und Wand/Fensterrahmen mit Silikon- oder Acrylmasse vollständig luftdicht ab.
  • Verbinden Sie den Druckdifferenzmessschlauch mit dem Kupferrohr, sodass der Schlauch fest sitzt, aber nicht zu stark gebogen wird.
  • Bringen Sie einen Wetterschutz an der Außenseite des Schlauchs an, der das Eindringen von Wasser und Insekten in den Schlauch verhindert.
4
Verbinden Sie im Inneren das andere Ende des Schlauchs mit dem Druckdifferenzanschluss des IAQS-Sensors (gekennzeichnet mit „Pa“ oder einer entsprechenden Beschriftung).
5
Schließen Sie die Stromversorgung des Sensors an und lassen Sie das Gerät hochfahren.

Zu beachtende Punkte bei der Druckdifferenzmessung

  • Die Genauigkeit der Druckdifferenzmessung beträgt ±0,5 Pascal (Pa), was für die meisten Überwachungszwecke völlig ausreichend ist.
  • Der Messschlauch darf an keiner Stelle geknickt oder gequetscht sein.
  • Stellen Sie sicher, dass der Messpunkt an der Außenseite nicht starken Winden ausgesetzt ist, die das Messergebnis verfälschen könnten.
  • Überprüfen Sie regelmäßig, ob die Durchführung noch dicht ist und der Schlauch keine Verstopfungen aufweist.
  • Wenn sich der Druckunterschied im Raum plötzlich ändert, überprüfen Sie zunächst den Zustand des Messschlauchs und die Dichtheit der Durchführung.

Basisstationen

WGW – Warehouse Gateway

WGW Montageanleitung (Grundausführung)

Installation der WGW-Basisstation

Bei der Installation der Basisstation sind folgende Punkte zu beachten

  • Die Basisstation sollte an einem Ort installiert werden, an dem eine möglichst freie Sichtverbindung zu den Sensoren besteht.
  • Installieren Sie das Gerät nicht direkt auf einer Metalloberfläche. Ein Abstand von mindestens 5 cm zur Metalloberfläche wird empfohlen.
  • Wenn möglich, installieren Sie das Gerät in einer Höhe von etwa 180 bis 220 cm über dem Boden.
  • Befestigen Sie das Gerät nicht direkt an der Decke.
  • Das Gerät muss eine möglichst gute Sichtverbindung zu den Sensoren haben, damit deren Signale ungehindert übertragen werden können. Befinden sich die Sensoren in mehreren Räumen, versuchen Sie, die Basisstation so zu installieren, dass sie eine möglichst gute Verbindung zu allen Räumen hat.
  • Beachten Sie, dass die Signalübertragung durch Wände beeinträchtigt wird – insbesondere durch Betonwände. Verwenden Sie bei Bedarf einen Signalverstärker (REV-Gerät).

Die Basisstation wird vorkonfiguriert geliefert und beginnt automatisch mit der Suche nach einer Netzwerkverbindung und Sensorsignalen, sobald sie mit Strom versorgt wird.

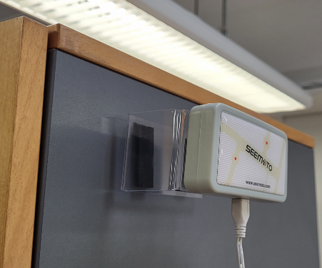

WGW – Grundlegende Montageanleitung

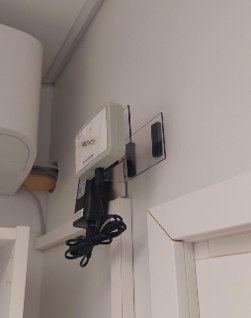

WGW Grundlegende Installationsanleitung 2
WGW – Grundlegende Montageanleitung

WGW-Strombank

Einbau einer WGW-Basisstation in ein Fahrzeug mit einer Powerbank

Wenn die Basisstation in einem Fahrzeug oder an einem anderen Ort verwendet wird, an dem kein kontinuierlicher Netzstrom verfügbar ist, kann ein Powerbank als Stromquelle verwendet werden.

Verwendung der Powerbank

1
Stellen Sie sicher, dass die Powerbank vor der Inbetriebnahme vollständig aufgeladen ist.
2
Schließen Sie das Micro-USB-Kabel der Powerbank an den Stromanschluss der Basisstation an.
3
Die Kapazität der Powerbank bestimmt, wie lange die Basisstation ohne Aufladen funktioniert. In der Regel bietet eine Powerbank mit 10.000 mAh eine Betriebsdauer von ca. 40–50 Stunden.
4
Bringen Sie die Powerbank und die Basisstation an einem sicheren Ort im Fahrzeug an, zum Beispiel im Handschuhfach oder einem anderen geeigneten Fach.

Zu beachten

  • Lassen Sie den Powerbank oder die Basisstation nicht über einen längeren Zeitraum bei extrem kalten (unter -10 °C) oder heißen (über +40 °C) Temperaturen im Fahrzeug liegen.
  • Überprüfen Sie regelmäßig den Ladezustand des Powerbanks und laden Sie ihn bei Bedarf auf.
  • Die Basisstation zeigt ihren Betrieb durch eine rote LED-Anzeige an, die regelmäßig blinkt, wenn das Gerät eingeschaltet ist.

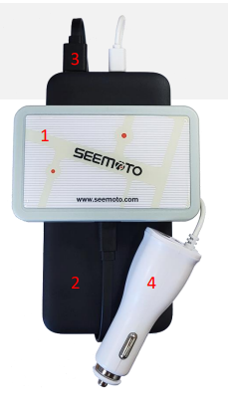

WGW Power Bank Installationsanleitung
WGW Power Bank Installationsanleitung

WGW mit Autoladegerät

Einbau der WGW-Basisstation in ein Fahrzeug mit einem Autoladegerät

Die Basisstation kann im Fahrzeug ständig an das Autoladegerät angeschlossen bleiben, sodass sie bei laufendem Motor mit Strom versorgt wird.

Einbau eines Autoladegeräts

1
Schließen Sie das Autoladegerät an die 12-V-/24-V-Steckdose des Fahrzeugs (Zigarettenanzünder) an.
2
Schließen Sie das Autoladegerät mit dem mitgelieferten Micro-USB-Kabel an den Stromanschluss der Basisstation an.
3
Vergewissern Sie sich, dass die rote LED-Anzeige an der Basisstation leuchtet, was bedeutet, dass das Gerät eingeschaltet ist.
4
Platzieren Sie die Basisstation im Fahrzeug an einer Stelle, an der sie sich so nah wie möglich am zu messenden Raum (z. B. Kühlraum) befindet, aber vor Stößen und Vibrationen geschützt ist.

Zu beachten

  • Das Autoladegerät versorgt die Ladestation nicht mit Strom, wenn das Fahrzeug nicht läuft, es sei denn, die Steckdose im Fahrzeug ist ständig mit Strom versorgt.
  • Wenn die Temperaturüberwachung während des Transports auch bei ausgeschaltetem Fahrzeug kritisch ist, verwenden Sie zusätzlich eine Powerbank oder stellen Sie sicher, dass die Steckdose des Fahrzeugs ständig mit Strom versorgt wird.
  • Die Basisstation überträgt die gespeicherten Messdaten automatisch ins Internet, sobald sie mit dem Mobilfunknetz verbunden ist.

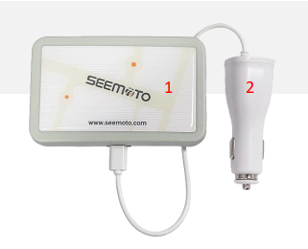

WGW Autoladegerät Installationsanleitung
WGW Autoladegerät Installationsanleitung
DGW – Display Gateway

DGW mit Strombank

Installation der DGW-Monitorhalterung mit Netzteil

Die DGW-Basisstation ist für die Visualisierung von Temperaturmessungen über einen Bildschirm ausgelegt. Bei Betrieb mit einem Powerbank kann sie an verschiedenen für den Betrieb relevanten Orten installiert werden.

Installationsschritte

1
Laden Sie die Powerbank vor der Installation vollständig auf.
2
Schließen Sie die Powerbank mit dem mitgelieferten Kabel an den USB-Anschluss auf der Rückseite des DGW-Geräts an.
3
Stellen Sie das DGW an einem gut sichtbaren Ort auf, von dem aus sich das Display leicht ablesen lässt. Die empfohlene Höhe beträgt ca. 150–170 cm über dem Boden.
4
Befestigen Sie das Gerät nach Möglichkeit mit einer Wandhalterung oder stellen Sie es auf eine stabile Unterlage, von der es nicht herunterfallen kann.
5
Vergewissern Sie sich, dass das Display aktiviert wird und die Messdaten anzeigt (dies kann beim ersten Start einige Minuten dauern).

Zu beachten

  • Die Lebensdauer eines Powerbanks hängt von seiner Kapazität und der Helligkeit des Displays ab. In der Regel bietet ein Powerbank mit 10000 mAh eine Betriebsdauer von ca. 20 bis 30 Stunden.
  • Stellen Sie sicher, dass das Gerät eine gute Verbindung zur Basisstation und zu den Sensoren hat.
  • Die Helligkeit des Bildschirms sollte entsprechend der Nutzungsumgebung eingestellt werden, um eine optimale Sichtbarkeit und einen optimalen Stromverbrauch zu erzielen.
  • Überprüfen Sie regelmäßig den Ladezustand des Powerbanks und tauschen Sie ihn gegebenenfalls gegen einen aufgeladenen aus.

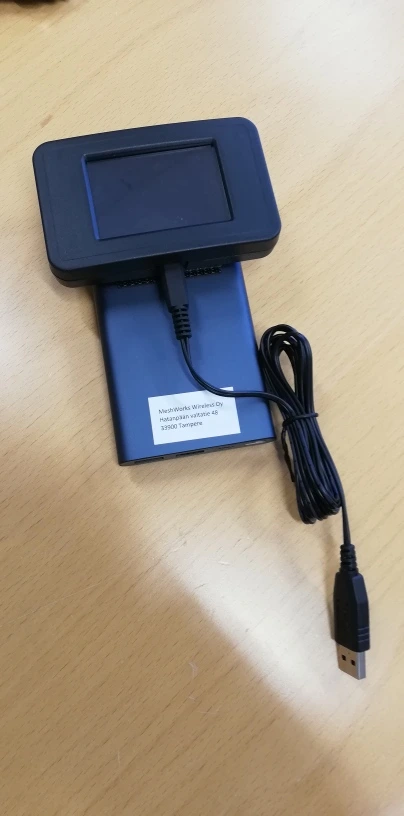

DGW-Montageanleitung
DGW-Montageanleitung

DGW ohne Strombank

Installation der DGW-Monitor-Basisstation mit Netzstrom

Die DGW-Basisstation kann auch fest installiert werden, um Netzstrom zu nutzen, was bei permanenten Installationen empfehlenswert ist.

Installationsschritte

1
Wählen Sie einen geeigneten Aufstellungsort für die Monitorhalterung. Achten Sie darauf, dass das Netzkabel lang genug ist, um die Steckdose zu erreichen.
2
Befestigen Sie das Gerät mit den mitgelieferten Halterungen an der Wand oder stellen Sie es auf eine stabile Unterlage, von der aus das Display gut zu sehen ist.
3
Schließen Sie das Netzteil (5 V Gleichstrom, mindestens 2 A) an den Stromanschluss auf der Rückseite des Geräts an.
4
Schließen Sie das Netzteil an eine Steckdose an und vergewissern Sie sich, dass das Gerät startet.
5
Das Display sollte sich einschalten und die Messdaten anzeigen, sobald die Verbindung zum Access Point und zu den Sensoren hergestellt ist.

Zu beachten

  • Stellen Sie sicher, dass das Netzkabel sicher verlegt ist und keine Stolpergefahr darstellt.
  • Stellen Sie das Gerät so auf, dass die Luft um das Gerät zirkulieren kann und es nicht überhitzt.
  • Wenn innerhalb weniger Minuten nach dem Start keine Messdaten auf dem Display angezeigt werden, überprüfen Sie, ob die Basisstation und die Sensoren eingeschaltet sind und ordnungsgemäß funktionieren.
  • Nach einem längeren Stromausfall startet das Gerät automatisch neu, sobald die Stromversorgung wiederhergestellt ist.
EGW – Ethernet-Gateway

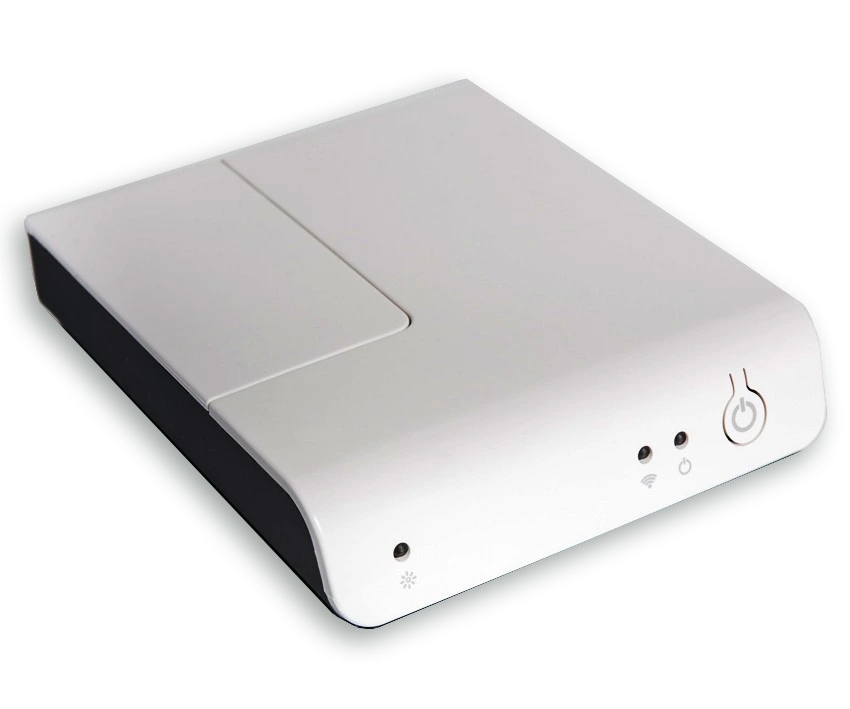

EGW Montageanleitung

Installation der EGW-Ethernet-Basisstation

EGW ist eine Basisstation, die über ein Netzwerkkabel (Ethernet) mit dem Internet verbunden wird und für die feste Installation konzipiert ist. Sie ist die optimale Lösung für Standorte, an denen eine zuverlässige feste Netzwerkverbindung vorhanden ist.

Installationsschritte

1
Wählen Sie einen Aufstellungsort, der die folgenden Kriterien erfüllt:
  • Hohe Position (empfohlene Höhe 180–220 cm über dem Boden), jedoch nicht direkt an der Decke befestigt.
  • Keine Metalloberflächen in der Nähe des Geräts, mindestens 5 cm Abstand zu Metallkonstruktionen.
  • Gute Sichtverbindung zu den Sensoren, nicht hinter Regalen oder Schränken.
  • Im Bereich der Reichweite des Netzwerkkabels, in der Nähe des Netzwerkanschlusses (RJ45-Stecker).
2
Befestigen Sie das Gerät mit den mitgelieferten Halterungen an der Wand.
3
Schließen Sie das Netzwerkkabel an den RJ45-Anschluss des Geräts an.
4
Schließen Sie das Netzteil an das Gerät und an die Steckdose an.

Inbetriebnahme und Betrieb

1
Beim Einschalten des Geräts beginnt die LED-Anzeige zu blinken, während das Gerät nach Netzwerkverbindungen sucht.
2
Etwa 5 bis 10 Minuten nach dem Herstellen der Netzwerkverbindung leuchtet die LED dauerhaft grün, was anzeigt, dass das Gerät eine Verbindung zum Seemoto-Dienst hergestellt hat.
3
Etwa 30 Minuten nach dem Start ist das Gerät voll einsatzbereit und beginnt, die Daten der Sensoren an den Seemoto-Dienst zu übertragen.

Zu beachten

  • Wenn die LED-Anzeige nicht innerhalb von 30 Minuten dauerhaft grün leuchtet, überprüfen Sie den Anschluss des Netzwerkkabels und die Netzwerkkonnektivität.
  • Die EGW-Basisstation benötigt einen DHCP-Server im Netzwerk für die automatische IP-Adresssuche. Statische IP-Adressen werden in der Grundkonfiguration nicht unterstützt.
  • Das Gerät funktioniert nach dem Neustart automatisch und erfordert keine separate Konfiguration.
EGW-Montageanleitung
EGW-Montageanleitung

Router

REV – Reichweitenverlängerer

REV-Montageanleitung

Installation und Betrieb des REV-Signalverstärkers

REV (Range Extender) ist ein Signalverstärker, der die Reichweite des Sensornetzwerks erweitert. Er wird zwischen der Basisstation und den Sensoren an Orten platziert, an denen die direkte Signalübertragung schlecht ist oder vollständig blockiert wird. Solche Orte sind beispielsweise andere Räume, Stockwerke oder Gebäude.

Grundprinzipien der Geldanlage

1
Der REV sollte so platziert werden, dass er einen guten Empfang von der Basisstation erhält, sich aber gleichzeitig näher an den Sensoren befindet, deren Signal schwach ist.
2
Der Signalverstärker sollte mindestens 5 Meter von der Basisstation entfernt aufgestellt werden – nicht zu nah, aber dennoch so, dass er ein ausreichend starkes Signal von der Basisstation empfängt.
3
Der ideale Aufstellungsort befindet sich zwischen zwei Räumen, beispielsweise in einem Türdurchgang oder in der Nähe eines Durchgangs.

Installationsschritte

1
Wählen Sie einen Aufstellungsort, der die folgenden Kriterien erfüllt:
  • Hohe Position, wie bei Basisstationen (Empfehlung: 180–220 cm über dem Boden).
  • Nicht direkt auf Metall oder in der Nähe von Metallwänden.
  • In der Nähe einer Steckdose, da REV eine kontinuierliche Stromversorgung benötigt.
  • Fest angebracht, damit das Gerät nicht herunterfallen kann.
2
Schließen Sie das Netzteil des Geräts zuerst an das REV-Gerät und dann an die Steckdose an.
3
Überprüfen Sie, ob die LED am Gerät aufleuchtet und zu blinken beginnt.

Inbetriebnahme und Betrieb

1
Nach dem Start beginnt REV automatisch, nach Signalen von einer nahegelegenen Basisstation zu suchen.
2
Nach etwa 10 bis 15 Minuten leuchtet die LED gleichmäßiger, was darauf hinweist, dass das REV die Basisstation gefunden hat und mit der Signalübertragung begonnen hat.
3
Die volle Betriebsbereitschaft ist nach etwa 30 Minuten erreicht; dann leuchtet die LED-Anzeige dauerhaft.

Zu beachten

  • REV benötigt für seinen Betrieb eine kontinuierliche Stromversorgung – eine Unterbrechung der Stromversorgung unterbricht auch die Signalverstärkung.
  • In ein System können mehrere REV-Geräte eingebaut werden, um das Signal in verschiedene Richtungen zu erweitern.
  • Wenn sich das Signal nach der Installation des REV-Geräts nicht verbessert, versuchen Sie, das Gerät näher an die Sensoren oder die Basisstation heranzubringen.
  • Nach einem Stromausfall startet REV automatisch neu und muss nicht manuell neu gestartet werden.
